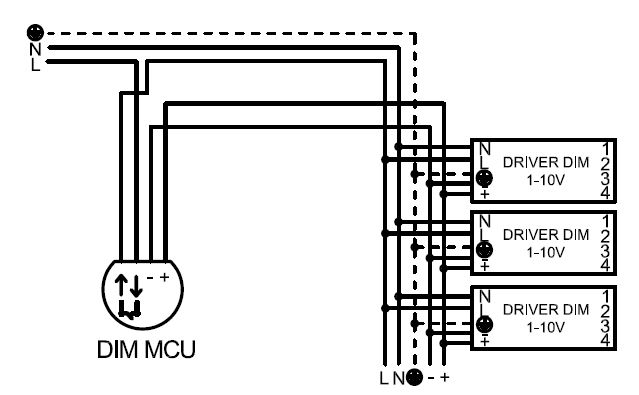

DIM

– Steuerung über das Analogsignal 1-10V DC
– Komunikation über 2 Leitungen, es kommt auf die Polarität + und -an
– Das Steuergerät z.B. OSRAM DIM MCU oder ABB 2112 U101.

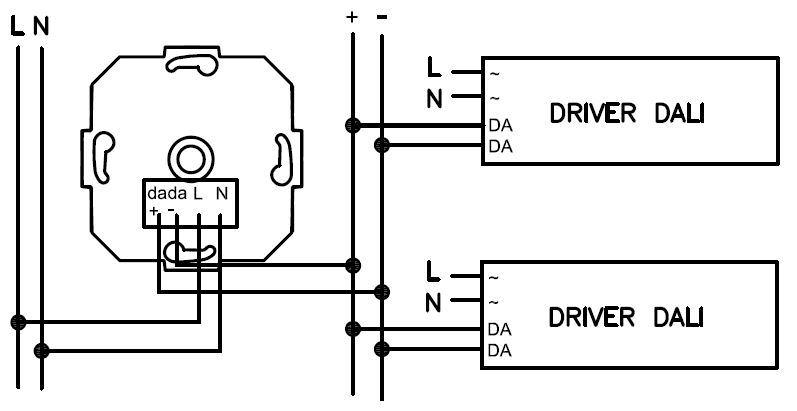

 DALI - Digitale Adresssteuerung der Leuchte

– Kommunikation über zusätzliche Leiter, die Polarität ist nicht entscheidend
– DALI ist eine standardisierte Schnittstelle zur Ansteuerung von elektronischen Geräten über digitale Steuersignale. DALI kann aufgrund der individuellen Adressierbarkeit einzelne Betriebsgeräte ansteuern und überwachen.
– Bidirektionale Kommunikation über digitale Steuersignale DALI
– Zügiges Dimmen
– Überwachung des Leuchtenbetriebes
– Möglichkeit einer individuellen Einstellung jeder Leuchte im Lichtsystem
– Kommunikation zwischen dem Steuergerät und der Leuchte läuft entweder drahtlos (nur Innenbeleuchtung), oder über die Phasenleitung
– Das Steuergerät z.B. OSRAM DALI MCU oder ABB2117/11U-500
– Empfohlene Steuergeräte DALI 2 z.B: OSRAM DALI MCU oder ABB 2117/11U-500DALI DT8 Tunable White: ABB/2116/11 U

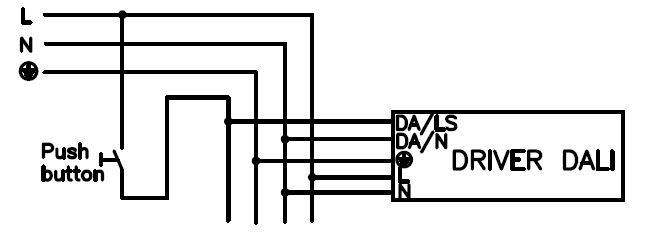

 DALI - TOUCH DIM

– Steuerung per Taster – über eingeschaltenem Kontakt 230V
– Kommunikation über 2 zusätzliche Leiter
– Geeignet zur Steuerung einer Leuchte, beim Steuern von mehreren Leuchten kann es zur Änderung der Dimmlogik bei einigen Leuchten kommen

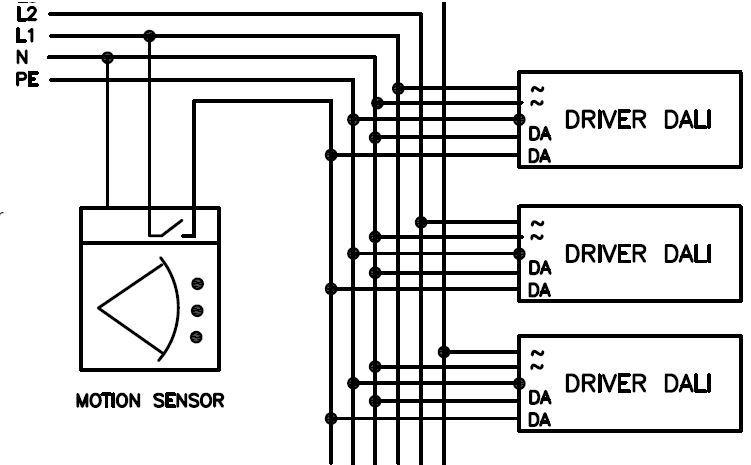

DALI - CORRIDOR

– Steuerung über Bewegungssensor PIR – über eingeschaltenem Kontakg 230V
– Kommunikation mit der Leuchte über den Spannungsimpuls des Steuerleiters
– Geeignet zur Steuerung der Leuchten in Räumen mit hoher Bewegungsfrequenz – Flure usw.

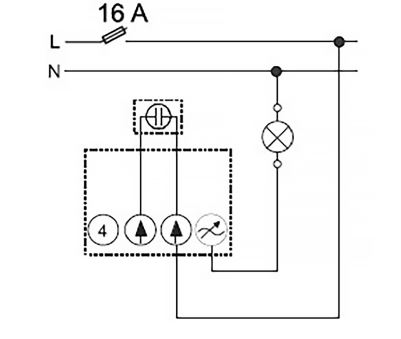

PHC - PHASE CUT

– Steuern über Phasendimmer
– Regulation durch Änderung der Sinuskurvenspannung
– Kommunikation mit der Leuchte über den Versorgungsphasenleiter
– Geeignet für Haushaltinstallationen, für die Leuchten mit der max. Leistungsaufnahme bis 40W
– Das Steuergerät z.B. HAGER 85421200
